波形护栏板造作流程是怎么样的？？？？？？ ？？
波形护栏的每一个组成部门，，，，，，，，蕴含波形护栏板、立柱、柱帽、螺栓和垫片等每一个零件都在防护安全上起着沉要的作用，，，，，，，，那么波形护栏造作流程是怎么样的呢？？？？？？ ？？
所以每一个零件的造作过程都要经过千锤百炼能力成型，，，，，，，，
为防护腾博tengbo性命安全起作用。。。。。高速公路护栏板就能很好的；；；；；；；；じ咚俟飞闲谐档陌踩。。。。由于它的结构比力单一，，，，，，，，
仅由两片钢护栏板与夹放在两者之间的立柱组成,
而这两片护栏板形似波浪，，，，，，，，被业界称作“波形护栏板”，，，，，，，，波形护栏价值比力适钟祝。。。。在高速公路运行通顺时，，，，，，，，它能够通过这两根柱子支持地面，，，，，，，，
既能；；；；；；；；す飞闲惺怀盗镜陌踩
又能够使之看起来比力美观，，，，，，，，实用性与美观性无形中融为一体。。。。。当车辆碰撞到护栏时，，，，，，，，它能够通过立柱横梁的变形来阻止车辆的失控，，，，，，，，
使车辆会回到正常的轨路，，，，，，，，；；；；；；；；こ盗竞统丝偷陌踩。。。。
我们先介绍波形护栏板的造作过程：第一，，，，，，，，波形护栏要拔取优质的钢材，，，，，，，，只有优质的钢材能力保险起防护的作用。。。。。
将拔取好的优质钢材放入机械中进入带钢筹备，，，，，，，，为下一过程做筹备。。。。。
第二，，，，，，，，要钢材进行打孔分段，，，，，，，，要把稳的是A级的护栏板是九孔的，，，，，，，，B级的护栏板是10孔的，，，，，，，，
所以分歧级此外护栏板要放入分歧的机械进行打孔，，，，，，，，不要误放。。。。。
第三，，，，，，，，要对已经打孔分段的钢材折弯，，，，，，，，造作成两波的或者是三波的波形护栏板，，，，，，，，波形护栏板的样子就根基成型了。。。。。
第四，，，，，，，，凭据客户对波形护栏板的表表处置要求来进行造作，，，，，，，，

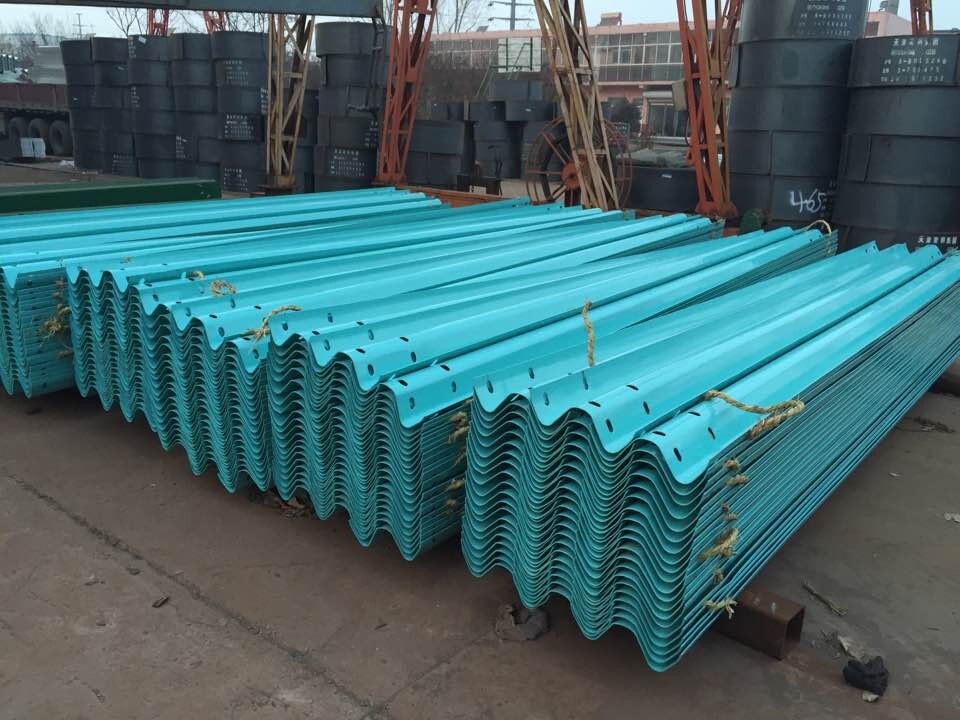

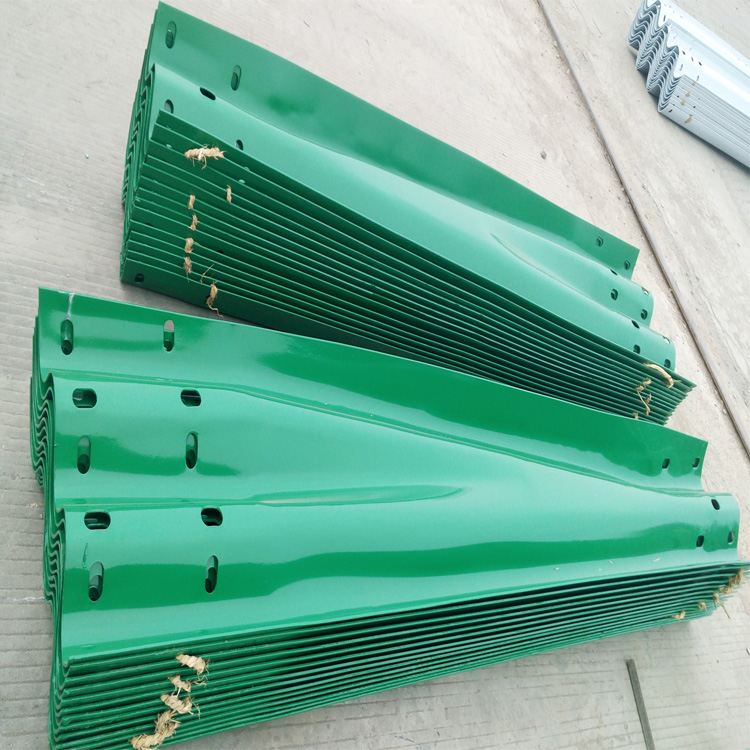

造作方式有镀锌的、喷塑的还有镀锌+喷塑的，，，，，，，，分歧的表表处置方式有分歧的造作步骤。。。。。波形护栏的造作过程看似单一，，，，，，，，但每一个流程的造作都影响波形护栏板最终的质量，，，，，，，，
所以，，，，，，，，每一个过程都极度沉要。。。。。高质量是出产厂家出产的首要主张，，，，，，，，也是客户首要的要求。。。。。
在这里我们也要提醒各位开车的人士，，，，，，，，波形板护只是一种防护措施，，，，，，，，
并不能百分之百的；；；；；；；；こ丝偷陌踩，，，，，，开车的时辰要集中把稳力，，，，，，，，为自己的人身安全掌管，，，，，，，，从源头上断绝变乱的产生。。。。。
波形护栏资料及造作工序
造作工序：优质钢板，，，，，，，，经镀锌、喷塑处置。。。。。
加工步骤：为保障波形梁截面状态正确，，，，，，，，应选取冷弯加工成型的步骤，，，，，，，，为使波形梁相互顺利搭接，，，，，，，，要求拼接螺栓孔在波形梁成型后一次冲孔实现。。。。。
工艺过程
成型护栏板→脱脂→水洗→酸洗→水洗→浸助镀溶剂→烘过问热→热镀锌→整顿→冷却→钝化→漂洗→干燥→检验
有关工艺过程注明
(1)脱脂
可选取化学去油或水基金属脱脂洗濯剂去油，，，，，，，，达到护栏板齐全被水浸润为止。。。。。
(2)酸洗
可选取H2SO4 15%，，，，，，，，硫脲0.1%，，，，，，，，40～60℃或用HCl 20%，，，，，，，，六次甲基四胺1～3g/L，，，，，，，，20～40℃进行酸洗。。。。。参与缓蚀剂可预防基体过侵蚀及削减铁基体吸氢量。。。。。
脱脂及酸洗处置不好会造成镀层附着力不好，，，，，，，，镀不上锌或锌层脱落。。。。。
(3)浸助镀剂
也称结合剂，，，，，，，，可维持在浸镀前护栏板拥有肯定活性，，，，，，，，以加强镀层与基体结合。。。。。NH4Cl 15%～25%，，，，，，，，ZnCl2 2.5%～3.5%，，，，，，，，55～65℃，，，，，，，，5～10min。。。。。
为削减NH4Cl挥发可适当参与甘油。。。。。
(4)烘过问热
为了预防护栏板在浸镀时由于温度急剧升高而变形，，，，，，，，并除去残存水分，，，，，，，，预防产生爆锌，，，，，，，，造成锌液爆溅，，，，，，，，预热通常为120～180℃。。。。。
(5)热镀锌
要节造好锌液温度、浸镀功夫及护栏板从锌液中移出的速度。。。。。温度过低，，，，，，，，锌液流动性差，，，，，，，，镀层厚且不均匀，，，，，，，，易产生流挂，，，，，，，，表观质量差；；；；；；；；温度高，，，，，，，，锌液流动性好，，，，，，，，锌液易脱离护栏板，，，，，，，，
削减流挂及皱皮景象产生，，，，，，，，附着力强，，，，，，，，镀层薄。。。。，，，，，，表观好，，，，，，，，出产效能高；；；；；；；；但温度过高，，，，，，，，护栏板及锌锅铁损严沉，，，，，，，，产生大量锌渣，，，，，，，，影响浸锌层质量，，，，，，，，锌耗大，，，，，，，，甚至无法施镀。。。。。
在统一温度下，，，，，，，，浸镀功夫长，，，，，，，，镀层厚。。。。。分歧温度，，，，，，，，要求同样的厚度时，，，，，，，，高温浸镀所需功夫长。。。。。
通常厂家为了预防护栏板高温变形及削减由于铁损造成锌渣，，，，，，，，都选取450～470℃，，，，，，，，0.5～1.5min。。。。。有些工厂对护栏板选取较高温度，，，，，，，，但要避开铁损顶峰的温度领域。。。。。
为了提高在较低温度下热浸镀液的流动性，，，，，，，，预防镀层过厚，，，，，，，，并提高镀层表观，，，，，，，，时时参与0.01%～0.02%的纯铝。。。。。铝要少量屡次参与。。。。。
(6)整顿
镀后对护栏板整顿重要是去除表表余锌及锌瘤，，，，，，，，用震荡或手工步骤均可。。。。。
(7)钝化
主张是提高护栏板表表抗大气侵蚀机能，，，，，，，，削减或耽搁白锈出现功夫，，，，，，，，维持镀层拥有优良的表观。。。。。都用铬酸盐钝化，，，，，，，，如Na2Cr2O7 80～100g/L，，，，，，，，硫酸3～4ml/L。。。。。
(8)冷却
通常用水冷，，，，，，，，但温度不成过低，，，，，，，，预防护栏板，，，，，，，，出格是铸件由于激冷回缩产生基体组织开裂。。。。。
(9)检验
镀层表观光亮、详细、无流挂、皱皮景象。。。。。厚度检验可选取涂层测厚仪，，，，，，，，步骤比力轻便。。。。。也可通过锌附着量进行换算得到镀层厚度。。。。。
结合强度可选取弯曲压力机，，，，，，，，将样件作90～180°弯曲，，，，，，，，应无裂纹及镀层脱落。。。。。也可用沉锤敲击检验。。。。。
